Les cartes de contrôle aux mesures

Les types de carte de contrôle

Il existe 2 types de carte de contrôle :

  • les cartes de contrôle aux mesures
  • les cartes de contrôle aux attributs
Les cartes de contrôle aux mesures

Les cartes de contrôle aux mesures sont utilisées lorsque la caractéristique suivie est mesurable. (longueur, densité, dureté). Deux paramètres seront alors suivis : La valeur de tendance centrale (Moyenne X, médiane) et la dispersion (écart-type S, étendue R). Ces deux paramètres feront l'objet de deux cartes de contrôle.

Les cartes aux mesures les plus utilisées sont :

  • Carte (X, S): Carte Moyenne, écart type
  • Carte (X, R): Carte Moyenne, étendue
  • Carte (I, MR):Carte à valeurs individuelles-étendues mobiles
Les cartes de contrôle aux attributs

Les cartes de contrôle aux attributs sont utilisés pour suivre la qualité des unités produites selon un jugement binaire : conforme, non-conforme.

Les cartes aux attributs les plus utilisés sont :

  • carte p: suivi de la proportion de non-conformes
  • carte np: suivi du nombre d'unité non-conforme
  • carte c: suivi du nombre de non-conformité
  • carte u: Suivi du taux de non-conformité
  • carte d: carte aux démérites

Les types de carte

Lorsque l'on veut suivre une caractéristique mesurable, nous allons contruire 2 cartes de contrôle :

  • Une carte pour suivre la tendance centrale (Moyenne X, médiane)
  • Un carte pour suivre la dispersion (Ecart-type S, étendue R).

Lorsque les cartes de contrôle sont utilisées pour des études rétrospectives (analyse de données existantes), leurs lignes centrales et leurs limites de contrôle sont calculées à partir d'estimations des paramètres suivi μ et σ à partir des données disponibles.

PHASE 1 : Construction d'une carte de contrôle d'étude initiale

Les cartes de contrôle d'étude initiale ou cartes de contrôle pour la maîtrise sont établies au moment de la mise en place de la MSP.

La première étape consiste à rassembler un minimum de 20 échantillons d'une taille de 3 à 5 pièces. Vous devez avoir un tableau de ce type :

Construction d'une carte de contrôle moyenne-étendue de Shewart: Carte (X, R)

Obtention des échantillons
Tableau échantillons
Estimation de la moyenne
Calculez la moyenne de chaque échantillon
Tableau échantillons avec moyenne
Calculez ensuite la moyenne des moyennes avec la formule :
Responsive image

Vous obtenez ensuite la valeur suivante de 19.98 Dans notre exemple, :

Tableau échantillons avec moyenne des moyennes
Estimation de l'écart-type
Calculez l'étendue des échantillons

Vous obtenez le tableau suivant :

Tableau échantillons avec étendue
Calculez la moyenne des étendues

Utiliser la formule suivante :

Formule avec étendue

Vous obtenez le tableau suivant :

Tableau échantillons avec étendue
Calcul de l'écart-type estimée
Frormule pour calculer l écart-type a partir de l étendue

La valeur de d2 sera récupérée dans le tableau suivant :

n d2
2 1.128
3 1.693
4 2.059
5 2.326
6 2.534
7 2.704
8 2.847
9 2.970
10 3.078
11 3.173
12 3.258
13 3.336
14 3.407
15 3.472
16 3.532
17 3.588
18 3.640
19 3.689
20 3.735
21 3.778
22 3.819
23 3.858
24 3.895
25 3.931

Récupérez la valeur d2 pour notre échantillon
Récupérez la valeur d2 pour notre échantillon
Calculez l'écart-type estimé
Formule l'écart-type estimé Formule l'écart-type estimé exemple
Tableau de synthèse
L'écart-type estimé - synthèse

Carte de contrôle moyenne

Calcul des limites
Calculez la limite supérieure de contrôle
Calculez la limite supérieure de contrôle Calculez la limite supérieure de contrôle exemple
Calculez la limite inférieure de contrôle
Calculez la limite inférieure de contrôle Calculez la limite inférieure de contrôle formule
Synthèse de vos calculs
Tableau de synthèse - limite
Construction de la carte de contrôle
Ajoutez les limites à votre tableau
Construction de la carte de contrôle

Vous pouvez alors construire le graphique

Construction de la carte de contrôle - graphique

Carte R

La carte de contrôle R met en évidence les variations de l'étendue des échantillons.

Calcul des limites
Identifiez les coefficients

Pour calculer les limites nous allons avoir besoin des coefficient D3 et D4.

Identifiez les coefficients correspondants à notre taille d'échantillon de 5.

n D3 D4
2 0.000 3.267
3 0.000 2.575
4 0.000 2.282
5 0.000 2.114
6 0.000 2.004
7 0.076 1.924
8 0.136 1.864
9 0.184 1.816
10 0.223 1.777
11 0.256 1.744
12 0.283 1.717
13 0.307 1.693
14 0.328 1.672
15 0.347 1.653
16 0.363 1.637
17 0.378 1.622
18 0.391 1.609
19 0.404 1.596
20 0.415 1.585
21 0.425 1.575
22 0.435 1.565
23 0.443 1.557
24 0.452 1.548
25 0.459 1.541
Utiliser les formules suivantes
Carte R - Limite supérieure de contrôle

Voici le tableau de synthèse des résultats de ce calcul

Carte R - Valeur D3 et D4

Le tableau peut être mis à jour avec de nouvelles limites.

Carte R - tableau

La carte peut alors être établie.

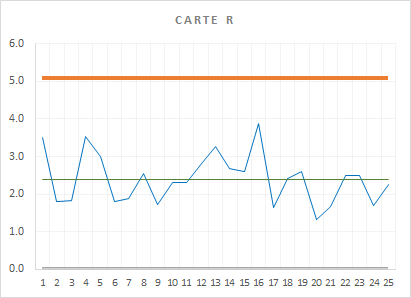

Carte R - graphique

PHASE 2: Construction d'une carte de contrôle de surveillance

Les cartes de contrôle de surveillance ou cartes de contrôle aux valeurs standard sont établies dans une deuxième phase à partir de μ0 et σ0.

---------------->
Suite de cette page en cours de rédaction. Revenez à partir de décembre 2020
